| Rm | jmenovitá pevnost v tahu (N·mm-2) | 1 N = 0,102 Kg |
| Rel. | dolní mez kluzu (N·mm-2) | 1 kN = 102 Kg |
| Rp0,2 | smluvní mez kluzu (N·mm-2) | |
| HV | tvrdost podle Vickerse | |
| * | pro šrouby větší než M16 | |
Technické informace
• Metrické závity
• Palcové závity
• Whitworthovy závity
• Pevnost a tvrdost šroubů
• Doporučené utahovací momenty pro šrouby z uhlíkové a legované oceli
• Předběžná volba průměru šroubu
↑ nahoru ↑
Metrické závity
Metrické závity a doporučené rozteče (stoupání)
tučně zvýrazněné stoupání je běžně dostupné (u matic)
↑ nahoru ↑
Palcové závity
↑ nahoru ↑
Whitworthovy závity
BSW - standardní stoupání
BSF - jemné stoupání
s - počet závitů na palec (IN)
↑ nahoru ↑
Pevnost a tvrdost šroubů
Označování pevnostních tříd šroubů podle dřívější ČSN a současné ISO (DIN)
↑ nahoru ↑
Doporučené utahovací momenty pro šrouby z uhlíkové a legované oceli
↑ nahoru ↑
Předběžná volba průměru šroubu

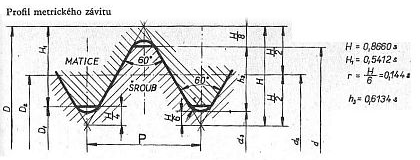

Metrický závit pro všeobecné použití /ISO 68-1, ISO 261/ je pro šroubová spojení nejpoužívanějším závitem v kontinentální Evropě.
| Základní údaje: | Vrcholový úhel - 60° |
| Rozteč (stoupání) - vzdálenost mezi dvěma vrcholy (mm) |
Metrické závity a doporučené rozteče (stoupání)
tučně zvýrazněné stoupání je běžně dostupné (u matic)
| STOUPÁNÍ-R | ||||||||
|---|---|---|---|---|---|---|---|---|
| základní | jemné | doporučený průměr vrtáku | ||||||
| závit - D | A | B | C | D | E | A | B | C |
| M 1,6 | 0,35 | 0,20 | 1,25 | 1,40 | ||||
| M 2 | 0,40 | 0,25 | 1,60 | 1,75 | ||||
| M 2,5 | 0,45 | 0,35 | 2,05 | 2,15 | ||||
| M 3 | 0,50 | 0,35 | 2,50 | 2,65 | ||||
| M 3,5 | 0,60 | 0,35 | 2,90 | 3,15 | ||||
| M 4 | 0,70 | 0,50 | 3,30 | 3,50 | ||||
| M 5 | 0,80 | 0,50 | 4,20 | 4,50 | ||||
| M 6 | 1,00 | 0,75 | 0,50 | 5,00 | 5,20 | |||
| M 7 | 1,00 | 0,75 | 0,50 | 6,00 | 6,20 | |||
| M 8 | 1,25 | 1,00 | 0,75 | 0,50 | 6,70 | 6,90 | 7,20 | |
| M 10 | 1,50 | 1,25 | 1,00 | 0,75 | 0,50 | 8,40 | 8,60 | 8,90 |
| M 12 | 1,75 | 1,50 | 1,25 | 1,00 | 0,75 | 10,20 | 10,40 | 10,70 |
| M 14 | 2,00 | 1,50 | 1,25 | 1,00 | 0,75 | 11,90 | 12,40 | 12,70 |
| M 16 | 2,00 | 1,50 | 1,00 | 0,75 | 0,50 | 13,90 | 14,40 | 14,90 |
| M 18 | 2,50 | 2,00 | 1,50 | 1,00 | 0,75 | 15,30 | 15,85 | 16,40 |
| M 20 | 2,50 | 2,00 | 1,50 | 1,00 | 0,75 | 17,30 | 17,85 | 18,40 |
| M 22 | 2,50 | 2,00 | 1,50 | 1,00 | 0,75 | 19,30 | 19,85 | 20,25 |
| M 24 | 3,00 | 2,00 | 1,50 | 1,00 | 0,75 | 20,75 | 21,75 | 22,25 |
| M 27 | 3,00 | 2,00 | 1,50 | 1,00 | 23,75 | 24,75 | 25,25 | |
| M 30 | 3,50 | 3,00 | 2,00 | 1,50 | 1,00 | 26,25 | 26,80 | 27,75 |
| M 33 | 3,50 | 3,00 | 2,00 | 1,50 | 1,00 | 29,25 | 29,80 | 30,75 |
| M 36 | 4,00 | 3,00 | 2,00 | 1,50 | 1,00 | 31,50 | 32,75 | 33,75 |
| M 39 | 4,00 | 3,00 | 2,00 | 1,50 | 1,00 | 34,50 | 35,75 | 36,75 |
| M 42 | 4,50 | 4,00 | 3,00 | 2,00 | 1,50 | 37,00 | 37,60 | 38,75 |
| M 45 | 4,50 | 4,00 | 3,00 | 2,00 | 1,50 | 40,00 | 40,70 | 41,50 |
| M 48 | 5,00 | 4,00 | 3,00 | 2,00 | 1,50 | 42,50 | 43,70 | 44,50 |
| M 52 | 5,00 | 4,00 | 3,00 | 2,00 | 1,50 | 46,50 | 47,70 | 48,50 |
| M 56 | 5,50 | 4,00 | 3,00 | 2,00 | 1,50 | 50,00 | 51,70 | 52,50 |
Palcové závity pro všeobecné použití /UN/ se spolu s whitworthovym závitem používají v hojné míře především v anglosaských zemích.
Základní rozdíl mezi těmito závity je ve vrcholovém úhlu.
| Základní údaje: | UN Vrcholový úhel - 60° |
| Rozteč (stoupání) - počet závitů na palec | |
| 1 palec (IN) - 25,4 mm |
Tyto závity mají několik řad, které se od sebe liší roztečí závitu. Rozteč závitu je přímo úměrná průměru šroubu.
| UNC | - | standardní stoupání |
| UNF | - | jemné stoupání |
| UNEF | - | jemnější stoupání |
| UN 12 | - | 12 závitů na palec |
| UN 16 | - | 16 závitů na palec |
| UN 20 | - | 20 závitů na palec |
| UN 28 | - | 28 závitů na palec |
| UN 32 | - | 32 závitů na palec |

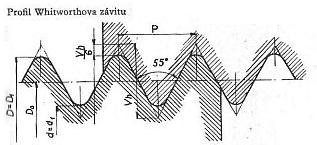

| Základní údaje: | W | Vrcholový úhel - 55° |
| Rozteč (stoupání) - počet závitů na palec | ||
| 1 palec (IN) - 25,4 mm | ||
BSW - standardní stoupání
BSF - jemné stoupání
V naší zemi se u šroubového spojení setkáte v 90% pouze z řadami UNC,UNF,BSW a BSF, které jsou i běžně dostupné.
Nemetrické závity a doporučené délky šroubů (výběr)s - počet závitů na palec (IN)
| průměr (IN) |
průměr (mm) |
standartní (UNC) |
jemný (UNF) |
standartní (BSW) |
jemný (BSF) |
doporučené délky (IN) (mm) |
||
|---|---|---|---|---|---|---|---|---|
| s | s | s | s | 3/16 | 4 | |||
| Nr.2 | 2,18 | 56 | 1/4 | 6 | ||||
| Nr.4 | 2,84 | 40 | 3/8 | 9 | ||||
| Nr.5 | 3,18 | 40 | 40 | 1/2 | 12 | |||
| Nr.6 | 3,51 | 32 | 5/8 | 15 | ||||
| 5/32 | 3,97 | 32 | 3/4 | 19 | ||||
| Nr.8 | 4,17 | 32 | 7/8 | 22 | ||||
| 3/16 | 4,75 | 24 | 1.IN | 25 | ||||
| Nr.10 | 4,82 | 24 | 1.1/8 | 28 | ||||
| Nr.12 | 5,49 | 24 | 1.1/4 | 31 | ||||
| 1/4 | 6,35 | 20 | 28 | 20 | 26 | 1.1/2 | 38 | |
| 5/16 | 7,95 | 18 | 24 | 18 | 22 | 1.3/4 | 44 | |
| 3/8 | 9,50 | 16 | 24 | 16 | 20 | 2.IN | 50 | |
| 7/16 | 11,10 | 14 | 20 | 14 | 18 | 2.1/4 | 57 | |
| 1/2 | 12,70 | 13 | 20 | 12 | 16 | 2.1/2 | 63 | |
| 9/16 | 14,30 | 12 | 18 | 12 | 16 | 2.3/4 | 69 | |
| 5/8 | 15,90 | 11 | 18 | 11 | 14 | 3.IN | 76 | |
| 3/4 | 19,05 | 10 | 16 | 10 | 12 | 3.1/4 | 82 | |
| 7/8 | 22,20 | 9 | 14 | 9 | 11 | 3.1/2 | 88 | |
| 1.IN | 25,40 | 8 | 14/12/ | 8 | 10 | 3.3/4 | 95 | |
| 1.1/8 | 28,60 | 7 | 12 | 7 | 4.IN | 101 | ||
| 1.1/4 | 31,80 | 7 | 12 | 7 | 4.1/2 | 114 | ||
| 1.3/8 | 34,90 | 6 | 12 | 6 | 5.IN | 127 | ||
| 1.1/2 | 38,10 | 6 | 12 | 6 | 5.1/2 | 139 | ||
| 1.5/8 | 41,30 | 5 | 6.IN | 152 | ||||
| 1.3/4 | 44,45 | 5 | 5 | 7.IN | 177 | |||
| 2.IN | 50,80 | 4.1/2 | 12 | 4.1/2 | 8.IN | 203 | ||
| 2.1/4 | 57,20 | 4.1/2 | 4 | 10.IN | 254 | |||
| 2.1/2 | 63,50 | 4 | 4 | 12.IN | 304 | |||
| 2.3/4 | 69,85 | 4 | 3.1/2 | 14.IN | 355 | |||
| 3.IN | 76,20 | 4 | 16.IN | 406 | ||||
| Vlastnosti | Pevnostní třída | |||||
|---|---|---|---|---|---|---|
| 4,8 | 5.8 | 8.8 | 10.9 | 12.9 | ||
| Rm | jmenovitá | 400 | 500 | 800 | 1000 | 1200 |
| minimální | 420 | 520 | 800-830* | 1040 | 1220 | |
| Rel | jmenovitá | 240 | 400 | - | - | - |
| minimální | 240 | 420 | - | - | - | |
| Rp0,2 | jmenovitá | - | - | 640 | 900 | 1080 |
| minimální | - | - | 640-660* | 940 | 1100 | |
| HV | minimální | 120 | 160 | 250-255* | 320 | 385 |
| maximální | 220 | 220 | 320-335* | 380 | 435 | |
| ČSN | 4D | 5D | 5S | 8G | 10K | 12K |
| ISO (DIN) | 4.6 | 5.6 | 5.8 | 8.8 | 10.9 | 12.9 |
Pevnostní třída 8.8,10.9,12.9 musí být vždy vyražena na hlavě šroubu.
Dolní a smluvní mez kluzu za zvýšených teplot
Dolní a smluvní mez kluzu za zvýšených teplot
| Pevnostní třída | Teplota (°C) | ||||
|---|---|---|---|---|---|
| +20 | +100 | +200 | +250 | +300 | |
| Rel. | nebo | Rp0,2 | |||
| 5,6 | 300 | 270 | 230 | 215 | 195 |
| 8,8 | 640 | 590 | 540 | 510 | 480 |
| 10,9 | 940 | 875 | 790 | 745 | 705 |
| 12,9 | 1100 | 1020 | 925 | 875 | 825 |
| Mu | utahovací moment (N·m) | 1 N = 0,102 Kg |
| Fo | osová síla ve šroubu (N) | |
| D | jmenovitý průměr (mm) | |
| R | rozteč závitu - stoupání (mm) |
| pevnost | 5.8 | 8.8 | 10.9 | 12.9 | |||||
|---|---|---|---|---|---|---|---|---|---|
| D | R | Mu | Fo | Mu | Fo | Mu | Fo | Mu | Fo |
| N·m | N | N·m | N | N·m | N | N·m | N | ||
| M 6 | 1 | 6,4 | 5448 | 9,7 | 8302 | 14,3 | 12194 | 16,7 | 14269 |
| M 8 | 1,25 | 16,1 | 10003 | 24,5 | 15242 | 35,9 | 22388 | 42 | 26198 |
| M10 | 1,5 | 31,8 | 15930 | 48,4 | 24275 | 71 | 35655 | 83 | 41724 |
| M12 | 1,75 | 54,9 | 23231 | 84 | 35401 | 123 | 51995 | 144 | 60845 |
| M14 | 2 | 88 | 31905 | 133 | 48618 | 196 | 71408 | 229 | 83563 |
| M16 | 2 | 137 | 43939 | 209 | 66955 | 307 | 98340 | 359 | 115079 |
| M18 | 2,5 | 188 | 53373 | 286 | 81330 | 420 | 119454 | 492 | 130787 |
| M20 | 20,5 | 266 | 68655 | 406 | 104617 | 596 | 153657 | 698 | 179811 |
| M22 | 2,5 | 366 | 85857 | 588 | 130830 | 820 | 192157 | 960 | 224868 |
| M24 | 3 | 459 | 98863 | 699 | 150649 | 1027 | 221266 | 1202 | 258928 |
| M27 | 3 | 681 | 130259 | 1038 | 198491 | 1524 | 291534 | 1784 | 341157 |
| M30 | 3,5 | 924 | 158263 | 1408 | 241163 | 2069 | 354309 | 2421 | 414500 |
| M33 | 3,5 | 1256 | 197412 | 1914 | 300819 | 2811 | 441828 | 3290 | 517033 |
| M36 | 4 | 1612 | 231573 | 2456 | 352873 | 3607 | 518282 | 4221 | 606501 |
| M39 | 4 | 2094 | 278747 | 3191 | 424342 | 4686 | 623253 | 5484 | 729339 |
| M42 | 4,5 | 2580 | 318567 | 3931 | 485435 | 5773 | 772983 | 6756 | 834342 |
| M45 | 4,5 | 3232 | 373375 | 4925 | 568953 | 7234 | 835650 | 8465 | 977888 |
| M48 | 5 | 3903 | 419813 | 5948 | 639716 | 8736 | 939582 | 10222 | 1099511 |
| M52 | 5 | 5027 | 503841 | 7661 | 767757 | 11251 | 1127644 | 13166 | 1319583 |
| M56 | 5,5 | 6262 | 581690 | 9543 | 886385 | 14016 | 1301879 | 16401 | 1523475 |
| Fo | osová síla (kN) | 1 kN = 102 Kg |
| D | jmenovitý průměr šroubu (mm) | |
| D (mm) | |||||
|---|---|---|---|---|---|
| Fo | pevnostní třída | ||||
| kN | 4.6 | 5.8 | 8.8 | 10.9 | 12.9 |
| 0,63 | 4 | ||||
| 0,8 | 4 | ||||
| 1 | 4 | ||||
| 1,25 | 5 | 4 | |||
| 1,6 | 5 | 4 | 3 | 3 | |
| 2 | 6 | 4 | 4 | 3 | 3 |
| 2,5 | 8 | 5 | 4 | 3 | 3 |
| 3,2 | 8 | 5 | 4 | 4 | 4 |
| 4 | 8 | 6 | 5 | 4 | 4 |
| 5 | 10 | 8 | 5 | 5 | 4 |
| 6,3 | 12 | 8 | 6 | 5 | 5 |
| 8 | 12 | 8 | 8 | 6 | 5 |
| 10 | 14 | 10 | 8 | 6 | 6 |
| 12,5 | 14 | 10 | 8 | 8 | 8 |
| 16 | 16 | 12 | 10 | 8 | 8 |
| 20 | 18 | 14 | 10 | 10 | 8 |
| 25 | 20 | 14 | 12 | 10 | 10 |
| 32 | 24 | 16 | 14 | 12 | 10 |
| 40 | 24 | 18 | 14 | 12 | 12 |
| 50 | 27 | 20 | 16 | 14 | 12 |
| 63 | 30 | 24 | 18 | 16 | 14 |
| 80 | 36 | 24 | 20 | 16 | 16 |
| 100 | 27 | 24 | 20 | 18 | |
| 125 | 30 | 24 | 24 | 20 | |
| 160 | 36 | 27 | 24 | 24 | |
| 200 | 30 | 27 | 24 | ||
| 250 | 36 | 27 | |||
| 315 | 30 | ||||
